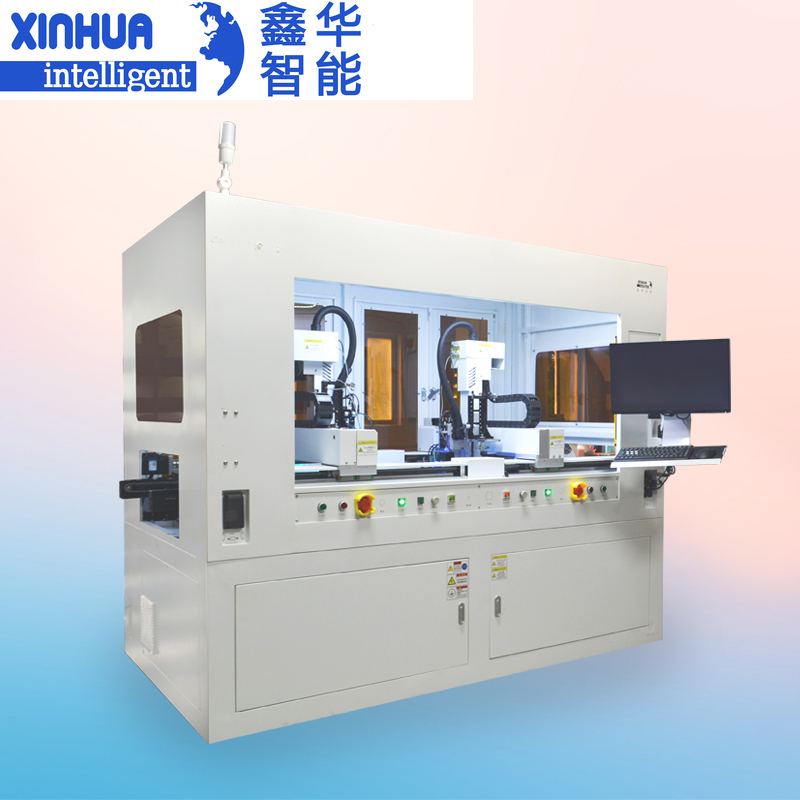

全景視覺點膠機
時間：2026-04-18 11:38:38 來源：本站 點擊：615次
全景視覺點膠機以CCD全景視覺系統為核心，可360度識別產品位置與角度，支持任意擺放，無需夾具即可自動定位并完成點膠。其關鍵性能參數如下：
| 參數類別 | 參數名稱 | 典型數值/范圍 | 備注 |
|---|
| 視覺系統 | 視覺定位方式 | CCD全景識別/大視野視覺定位 | 360度拍攝，產品可任意擺放，無需精密治具 |
| 相機像素 | 1200萬~2000萬像素 | 主流配置為1200萬，部分機型達2000萬 |
| CCD解析度 | 0.05mm | 決定相機對微小特征的識別能力 |
| 精度參數 | 重復定位精度 | ±0.01mm ~ ±0.05mm | 主流機型可達±0.01mm~±0.02mm，高端機型更高 |
| 定位精度 | ±0.03mm（300mm范圍內） | 指CCD識別后引導運動的實際定位準確性 |
| 出膠精度 | ±0.005 ~ ±0.1mm | 受膠閥類型和控制系統影響，精度范圍較寬 |
| 運動參數 | 工作行程（X×Y×Z） | 常見：300×300×100mm 至 1100×400×100mm | 可根據產品尺寸定制，大行程機型可達X1100mm |
| 最大移動速度 | 600 ~ 1000 mm/s | 高速機型可達1000mm/s，兼顧效率與穩定性 |
| 傳動方式 | 伺服電機+絲桿+直線導軌 | 主流驅動配置，保障運動平穩與精度 |
| 點膠性能 | 適用膠水類型 | UV膠、硅膠、AB膠、環氧樹脂、油漆、錫膏等 | 覆蓋常見流體，部分機型支持雙組份灌膠 |
| 最小吐出量 | 0.001ml | 適用于微量精密點膠，如芯片封裝等 |
| 出膠頻率 | 200~300次/秒 | 搭載噴射閥時可達該頻率，實現高速連續點膠 |
| 運動軌跡 | 點、直線、圓弧、多段線、螺旋線、橢圓等 | 支持多種規則及不規則曲線，滿足復雜點膠路徑 |
| 電氣參數 | 電源電壓 | AC220V | 標準工業用電 |
| 設備功率 | 800W ~ 4000W | 因配置（如加熱、真空泵等）差異較大 |
| 工作氣壓 | ≥0.5 MPa | 保證噴射閥及氣動元件正常工作 |
| 物理參數 | 設備重量 | 80kg ~ 700kg | 桌面型約80kg，落地式大型機型可達數百公斤 |
| 外形尺寸 | 差異大，如 650×670×720mm（桌面型）至 2140×1740×1960mm（落地式） | 需根據產線空間評估 |
